9.1.1 SUN-IGuard-512系列 電纜在線監測及綜合管理系統
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、系統概況
近年來，我國經濟高速發展，工業生產和居民生活的用電量持續增長，現有電纜的輸電容量不斷受到挑戰，隨著“架空線入地”工程的不斷推進，高壓電纜的運行狀態監控問題也越來越突出。通常情況下高壓電纜線路的運行狀況管理主要以定期巡檢為主，許多絕緣缺陷和潛在的故障無法及時發現，所以采用現代化的技術手段來提高電力電纜運行維護水平是當務之急。同時，由于高壓電纜缺乏有效監測，為了保證電纜安全運行，在實際使用中電纜載流能力都留有30%左右的余量，導致電纜載流容量利用率不足，造成了一定的浪費。
日新電氣研發生產的SUN-IGuard電纜在線監測及綜合管理系統包含：電纜溫度監測系統、電纜載流量評估系統、電纜局部放電監測系統、電纜護層環流監測系統及故障診斷系統等5個子系統，可以對電纜溫度、局部放電和護層環流的狀態進行監測并對電纜載流量進行評估，可以及時發現隱患點所在位置溫度、局放、護層環流等情況，為及時有效的處理提供技術支撐，對保證電力電纜安全穩定運行和動態增容有重要意義。5個子系統集成在同一個監控平臺上，統一顯示、統一管理，操作方便。
※電纜溫度監測系統
通過敷設在高壓電纜上的分布式光纖來測量電纜的實時溫度，當溫度出現異常時及時發出報警，避免電纜長時間處于過熱狀態，保障電纜安全運行。
※電纜載流量評估系統
載流量評估系統軟件通過分布式光纖測得的電纜表面溫度計算電纜芯線溫度，評估電纜所允許通過的最大載流量，為電力調度提供決策依據，延長電纜使用壽命，實現電力電纜動態增容，減少輸電線路建設投資。
※電纜局部放電監測系統
實時測量電纜線路和電纜接頭的局部放電信號，及時發現絕緣系統中薄弱環節，找出故障部位和故障原因，保障電力系統安全可靠運行。
※電纜護層環流監測系統
實時測量電纜線路金屬護層的接地電流，當接地電流超過報警設定值時進行預警或報警。當接地線被盜時也會立刻報警并告之被盜接地線的具體位置，還可通過短信將報警信息發給值班人員。
※電纜故障預警及測距系統
系統不僅實時對電力電纜在線監測、預警、選線，而且具有準確指示故障點距離的功能，使得故障的發生顯而易見，供電部門無需費力就可根據預警提示和故障點提示做好故障點檢修，并且系統利用通訊技術將故障信號實時提報檢修人員。
二、系統集成軟件平臺

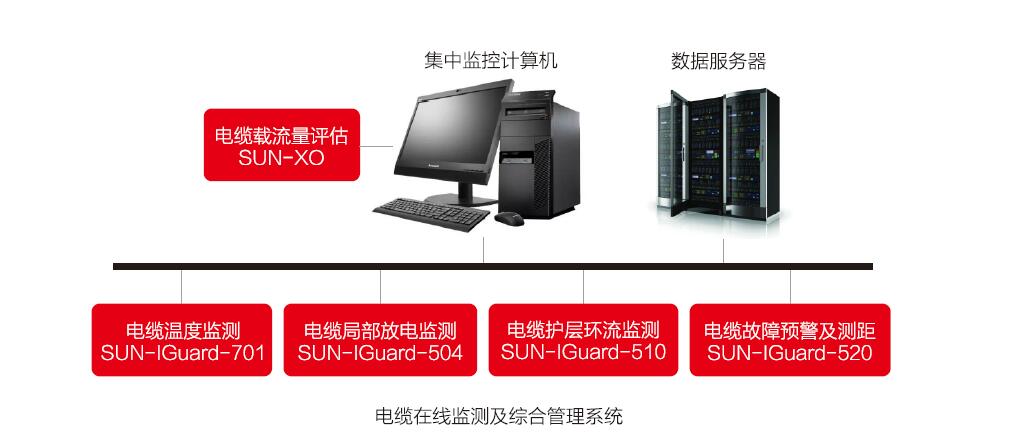

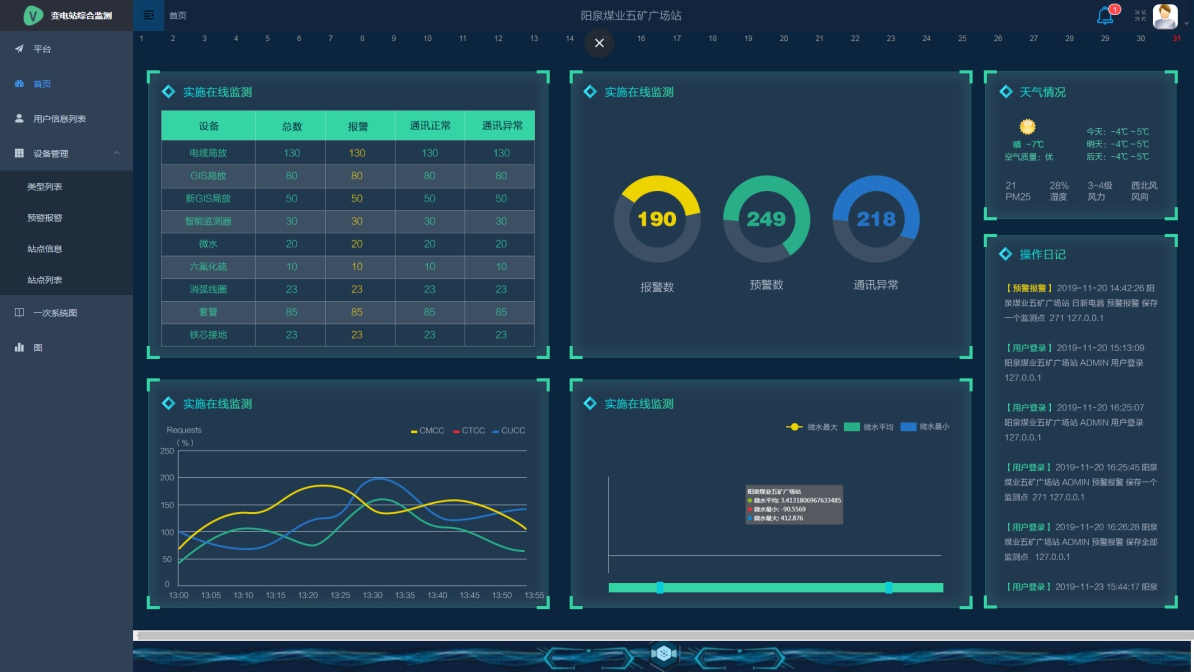

電纜運行狀態在線監測系統軟件是一款集成平臺軟件，它集電纜溫度、電纜載流量、局部放電、護層環流監測等功能于一體，所有監測信息顯示在同一界面上，一目了然。軟件中部還可重點顯示當前查看內容（如電纜溫度、局部放電等），方便值班人員查看。
本監控軟件為開放式平臺軟件，可剪裁，可擴展，可方便將隧道環境參數（氣體、溫濕度、井蓋、水位等）、視頻監控、隧道輔助設備控制等功能集成進來，實現電纜隧道綜合監控。軟件還可兼容第三方廠家設備，內置國際通用的技術協議(IEC61850、電力104規約、Modbus TCP等），方便與電力行業其他綜合監控系統無縫對接。
2.1 軟件功能

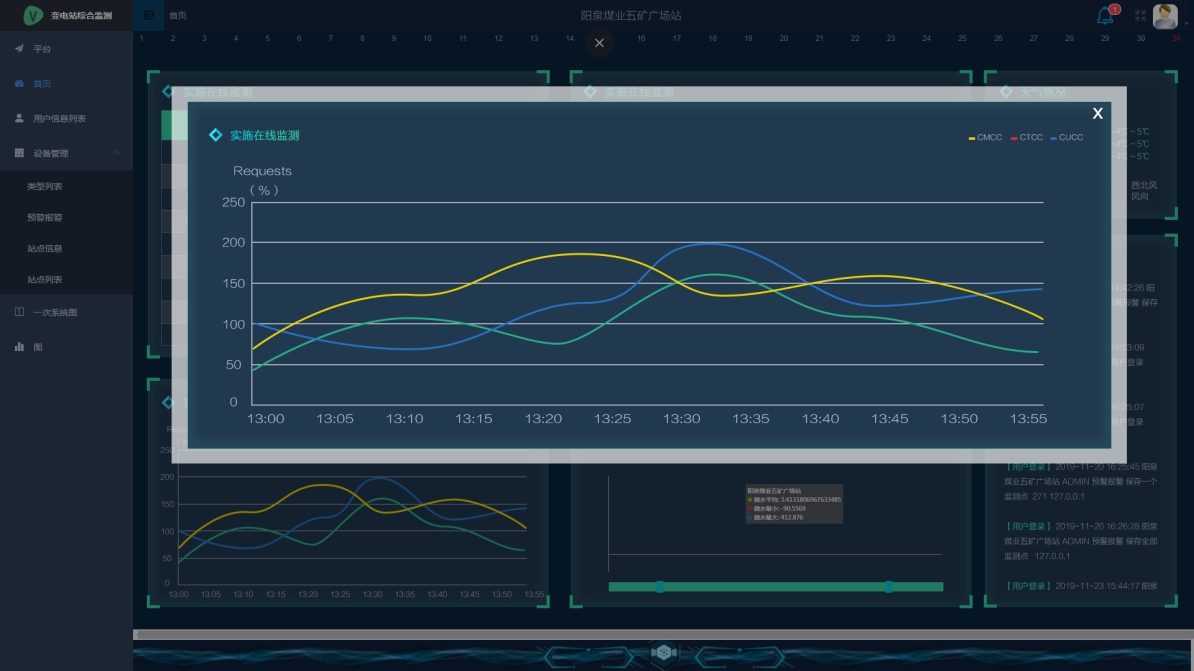

電纜運行狀態綜合監控軟件為全中文圖文界面，操作界面友好。軟件可記錄、顯示溫度、局放、載流量、護層環流等相關數據可對實時和歷史數據進行查詢、刪除、備份以及打印報表等。
在電纜出現異常或報警信息時，軟件會及時地使用文字描述方式，說明報警時間、類型、設備名稱、地點，并且在軟件界面的電纜分布圖的對應位置用醒目的符號標明報警點的位置，同時發出特殊聲響提醒管理人員，進行處理。
2.2 電纜信息管理系統
本軟件內置電纜信息管理系統模塊，可以記錄電纜敷設路徑、電纜型號規格、維護檢修等基礎歷史數據，在運行和維護人員操作軟件或有報警發生時會自動彈出相關基本信息，使運行和維護人員更好了解電纜的當前和歷史情況，提高管理水平。
2.3 數據儲存
報警數據：產生報警的異常情況，對原始數據進行完全保存；
長期數據：對數據進行壓縮和特征提取，實現對故障發展趨勢的掌握。
SUN-IGuard-512系列
