1.1 SUN-BZFZ-□系列 交流中性點成套裝置
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、產品概述
SUN-BZFZ-110/220/330系列變壓器中性點綜合保護裝置是按DL/T620《交流電氣裝置的過電壓保護及絕緣配合》中關于110kV、220kV、330kV有效接地電力網中變壓器中性點采用間隙保護的相關規定制造，并按照國家電網公司《十八項電網重大反事故措施》中防止接地網和過電壓事故的技術要求進行設計。適用于110kV、220kV及330kV有效接地電力網中不接地變壓器的中性點過電壓保護。

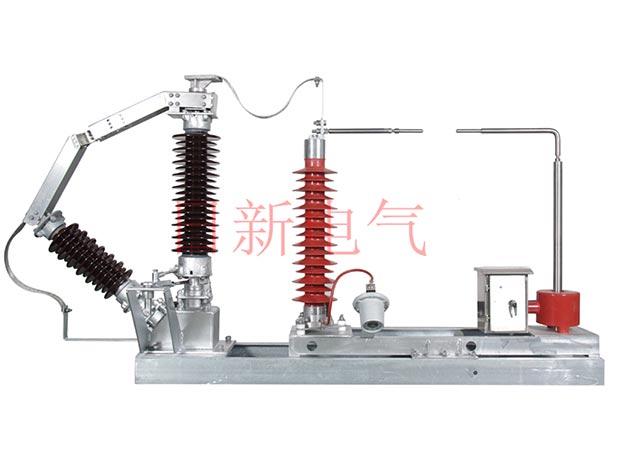

為使110kV、220kV、330kV變電站內的變壓器中性點設備性能可靠、安裝調試及操作方便、布置簡潔美觀，日新電氣還推出集變壓器中性點保護間隙、間隙電流互感器、隔離開關、避雷器、避雷器在線檢測儀、端子箱及安裝支架等電氣設備于一體的中性點成套設備。
用戶可選用純間隙的變壓器中性點過電壓保護方案，也可選用間隙與避雷器并聯工作，協同保護的方案。避雷器與隔離開關可根據工程需要，靈活組配。隔離開關的操動機構可選擇手動或電動方式。所有產品的電氣及機械性能均在出廠前完成全套的調試與檢測，亦可方便的在使用現場進行再校正。
二、性能特點
電流互感器與保護間隙采用日新電氣特有的真空澆注、一次固封成形的專利技術；
間隙放電電壓穩定，間隙距離易于調整；
使用精工合金電極，耐電弧燒蝕；
安裝支架采用現場免焊接設計技術，有效解決戶外產品的防腐蝕問題；
裝置整件運輸吊裝，現場安裝快捷方便；
全系列、全規格，適用于不同地區、不同用戶的要求。

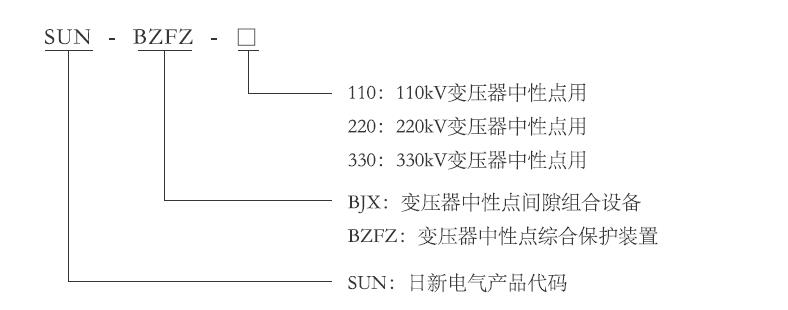

三、型號說明

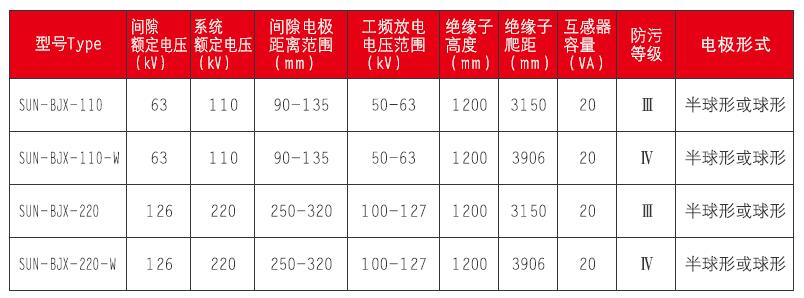

四、主要技術參數
注：若對間隙距離或放電范圍有特殊要求，可按用戶的要求定制。

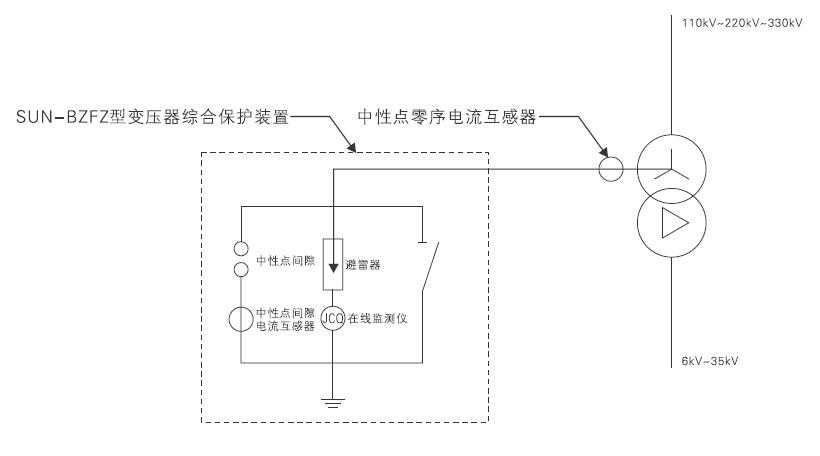

五、原理接線圖
六、訂貨需知
用戶訂購變壓器中性點綜合保護裝置（中性點間隙組合設備）時應提供如下資料:口變壓器中性點的絕緣水平；
中性點間隙電流互感器的變比、精度和容量；
中性點零序電流互感器的變比、精度和容量（注：本互感器一般裝設在變壓器中性點的出線套管上，不包括在本裝置內）；
隔離開關的額定電流和操動機構的操作方式；
氧化鋅避雷器的額定電壓和雷電殘壓；
使用環境（(戶內或戶外使用、污穢等級和海拔高度等）;
連接到變壓器中性點的導線截面和型式由用戶決定；
產品的安裝方式是用戶自備水泥支柱還是隨產品配套供應地面以上的全套安裝支架及附件；
工程項目名稱、產品型號、產品數量及交貨期；
上述規定之外的其它特殊要求可在訂貨時由雙方商議確定。
